Estádio de Futebol – Zona Oeste da Cidade de São Paulo
Introdução
O objetivo deste Trabalho Final de Graduação (TFG) é uma proposta para um estádio de futebol com capacidade para 46.000 espectadores, este tema foi escolhido porque engloba pontos essenciais para uma boa obra de arquitetura e era uma oportunidade única de revisar tópicos estudados durante o curso e discuti-los com grandes arquitetos, tópicos como por exemplo as várias edificações criadas ao longo do tempo desde a Grécia antiga com seus anfiteatros, estádios e hipódromos até os dias atuais momento em que é aplicada tecnologia de ponta nas edificações esportivas, a inserção urbana de uma mega estrutura e seus impactos diretos e indiretos na cidade (circulação de veículos e pessoas, estacionamento, transporte coletivo, impacto visual e sonoro), os vários sistemas estruturais, as circulações e medidas de segurança para o controle de multidões, dentre outros.
Justificativas
Os estádios atuais da cidade de São Paulo são muito antigos e se tornaram obsoletos não atendem as exigências da FIFA principalmente no quesito de segurança para os espectadores, acesso de espectadores deficientes físicos, área de imprensa, acesso de veículos especiais, posicionamento de câmeras de televisão, iluminação e sistema de som.
Até a década de 80 os estádios eram monumentos de uso sazonal, que normalmente desvalorizavam o entorno, a partir da década de 90, surgiu uma nova tendência mundial e estes se transformaram em equipamentos multiuso, passaram a funcionar diariamente com centros de compras, cinemas, restaurantes, espaço para shows, onde o jogo de futebol passou a ser apenas uma das atividades típicas do edifício.
O objetivo principal do projeto é que o estádio se torne um importante equipamento de infra estrutura urbana, que esse complexo simbolize o renascimento de uma área abandonada por muito tempo e que não foi explorada em todo seu potencial.
Localização
A área de intervenção situa-se na zona oeste da cidade de São Paulo no bairro da Barra Funda, o lote vai do número 2353da avenida Marquês de São Vicente até o 301 da Nícolas Boer, a região é englobada pela lei 11.774 de 18 de maio de 1995 , Operação Urbana Água Branca , tratada como item 4 – Sub Área Telefônica.
Toda sub área era originalmente de propriedade da Rede Ferroviárea Federal S.A. . Trata – se de área situada em Z8-060 que permite a construção de um estádio de futebol, categoria de uso E3.2, com coeficiente de aproveitamento de 1,5 e taxa de ocupação de 0,7.
O terreno de 118.000m² foi adquirido pela Telesp para a implantação do seu centro administrativo tendo sido repassado a Telefônica no processo de privatização e hoje abriga um centro esportivo, desativado, para funcionários da empresa o terreno está avaliado em R$ 251 milhões
A proposta da operação urbana é incentivar o parcelamento da área a fim de diminuir a escala das quadras, tornando –se mais facilmente transponíveis por pedestres.
A área ocupada pelo Clube Nacional será parcialmente atingida pela continuação da Avenida José Nelo Lorenzon, bem como a área lindeira a ferrovia, onde será implantada a continuação da Rua Gustavo W. Borghoff.
Para está área, estão sendo feitos conjuntamente com a Companhia de Trens Metropolitanos – CPTM, estudos para a reurbanização e parcelamento, visando seu melhor aproveitamento.
Acessibilidade
A acessibilidade foi um dos fatores primordiais para a escolha da área de intervenção, o terreno possui fácil acesso graças a sua localização, próximo a grandes avenidas como a Presidente Castelo Branco, Otaviano Alves de Lima, (Marginais do Tietê), Marquês de São Vicente, Nícolas Boer, Francisco Matarazzo, Sumaré, Antártica , próximo do terminal intermodal da Barra Funda, e a 375m da estação Água Branca de trens.
Implantação

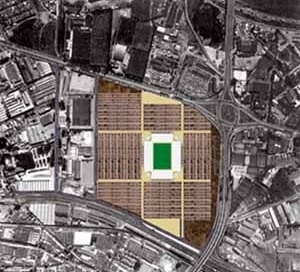

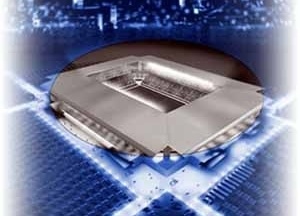

O estádio foi implantado no centro do terreno circundado pela área de estacionamentos que é envolvida por um cinturão verde, estas diretrizes foram seguidas com o objetivo de amenizar o impacto visual e sonoro que este tipo de empreendimento causa em seu entorno.
O sentido longitudinal do campo é paralelo ao norte sul, devido a insolação.
O terreno foi dividido em nove grandes áreas sendo que o estádio está no centro e as restantes são destinadas ao estacionamento, as linhas divisórias são os passeios que parte das ruas circundantes levando até as bilheterias e aos acessos. Duas grandes praças servem como entradas principais aos espectadores, principalmente àqueles que utilizam o transporte coletivo, a praça do lado norte serve também como plataforma para o pequeno terminal de ônibus proposto para dias de eventos, e a praça do lado sul é um grande espaço que pode ser utilizado para feiras e exposições ao ar livre.
Partido arquitetônico
O partido arquitetônico foi norteado da seguinte maneira: estádio de futebol, ou seja, sem pista de atletismo, segue as orientações da FIFA para que a atmosfera de envolvimento e prazer entre os espectadores e o espetáculo seja a maior possível, sistema estrutural pré fabricado e mega estrutura como cobertura.
Acessos e circulação

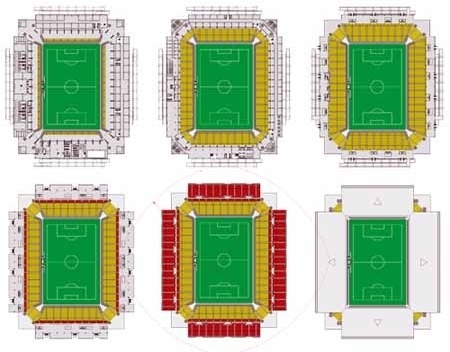

O estádio está dividido em zonas conforme as orientações da FIFA, a transposição entre as zonas 4 e 3 (estacionamentos área interna) é feita através dos portões localizados no final das vias de pedestres do estacionamento e no ponto central das cercas divisórias.
A primeira checagem e revista é feita no inicio da rampa de acesso ao segundo pavimento, a segunda checagem ocorre nas catracas de acesso às arquibancadas, local de transposição entre as zonas 3 e 2(área interna – arquibancadas), onde é feita a divisão do público, arquibancadas inferiores e superiores.
Conceito estrutural

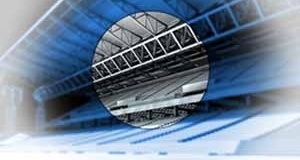

Cobertura

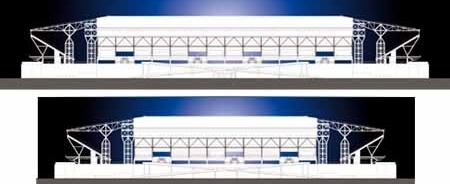

Mega estrutura metálica formada por quatro treliças principais de sete metros de altura que vencem vãos de 147m no sentido norte –sul e 107m no sentido leste-oeste, apoiadas cada uma em dois pilares de concreto ou metálicos( de acordo com o sistema estrutural adotado) de 23m de altura, estas treliças sustentam a cada 10m tesouras metálicas de 43,3m de comprimento que sustentam uma cobertura também de metal.
Sistema estrutural adotado:

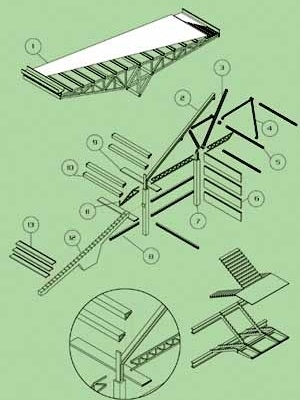

A estrutura do edifício é de peças pré fabricadas de concreto e peças de aço que obedecem uma modulação constante sendo que a maior parte da super estrutura é composta por peças de aço com seus respectivos travamentos também em aço, o concreto aparece nas vigas da arquibancada inferior que são pré moldadas , pois sâo peças únicas e muito grandes para serem transportadas em caminhões comuns, nas lajes alveolares pré fabricadas, e nos degraus da arquibancada que também são pré fabricados de concreto, fixados em peças metálicas
Programa
O programa de um estádio de futebol atualmente é muito variado incorporando outras funções além da esportiva, neste caso o empreendimento conta com 41.445m² de área construída de setores relacionados ao estádio(não computando arquibancadas), 2.346m² área da construída como setor cultural, 12.924m² de área construída como setor comercial e 3.005m² da área construída como setor academia de ginástica, totalizando 69.720m² de área.
O estacionamento foi setorizado da seguinte maneira:
- 124.000m² capacidade para 6.280 carros, 31.400 espectadores;
- 6.700m² para 102 ônibus de linha, 5100 espectadores;
- 3.600m² para 50 ônibus particulares, 2500 espectadores.
