Categoria Arquitetura - Obra ExecutadaEste projeto integra um programa piloto do FDE para construção de escolas em sistemas estruturais de concreto pré-moldado. A proposta foi desenvolver uma alternativa ao atual Projeto Padrão da instituição, dentro da mesma faixa de custos muito reduzidos. Definidos alguns parâmetros comuns (modulações, dimensionamentos, vigas-calha e alguns pormenores), os projetistas poderiam flexibilizar as soluções conforme as características dos terrenos e do programa. Os sítios destinados à construção das escolas estaduais, cada vez menores e menos qualificados, se tornaram o maior problema a ser enfrentado pelos novos projetos.
Um grupo formado por quatro escritórios de arquitetura e três escritórios de engenharia desenvolveu parâmetros de referência que foram aplicados no projeto de quatro novas escolas localizadas numa mesma região de Campinas. O Una Arquitetos foi um dos escritórios encarregados de projetar uma dessas escolas, destinada ao ensino médio (alunos entre 14 e 17 anos), num conjunto habitacional na região periférica de Campinas.

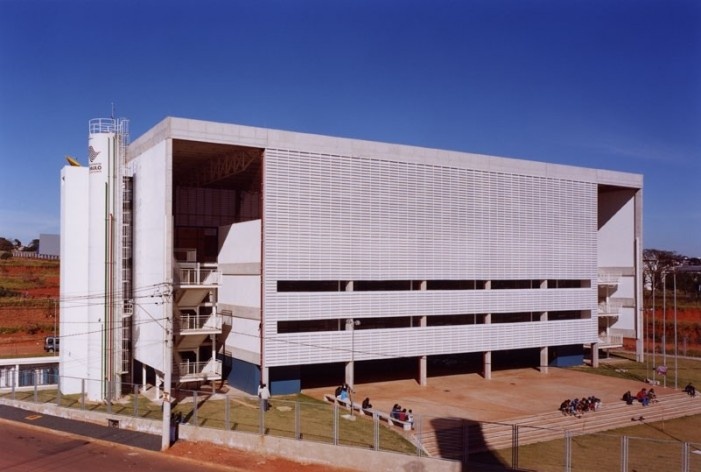

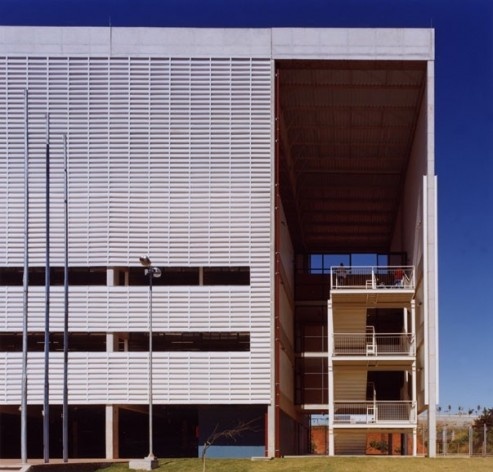

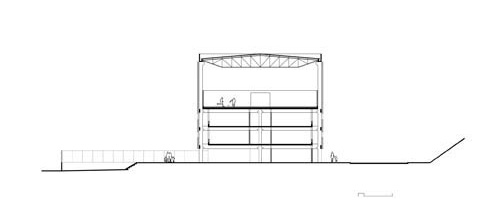

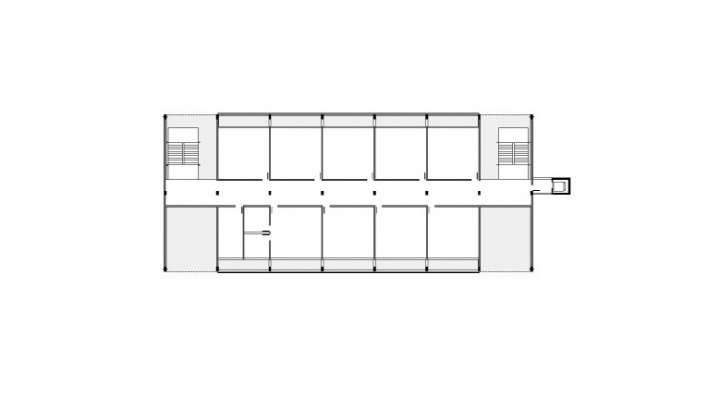

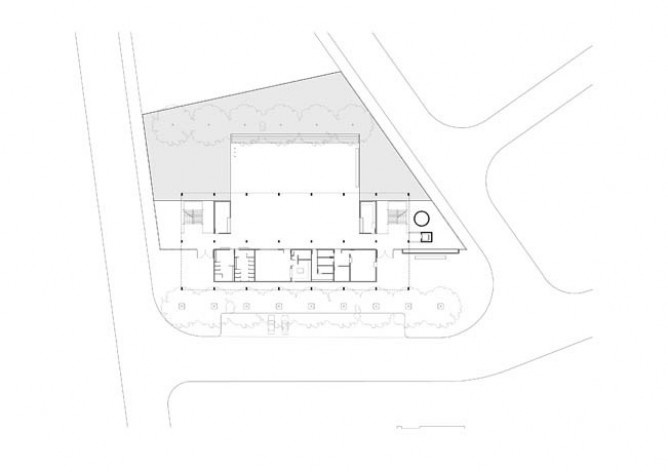

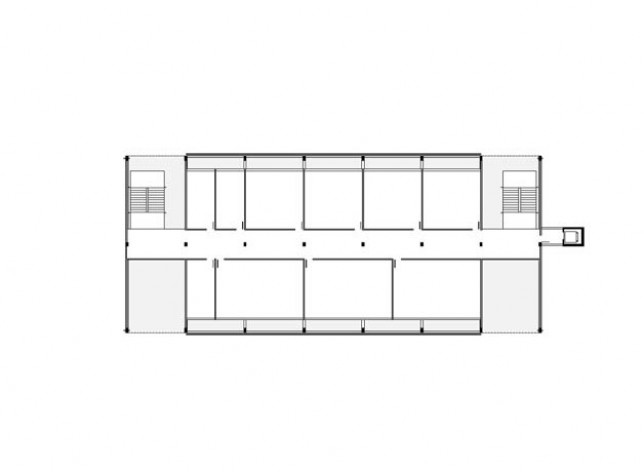

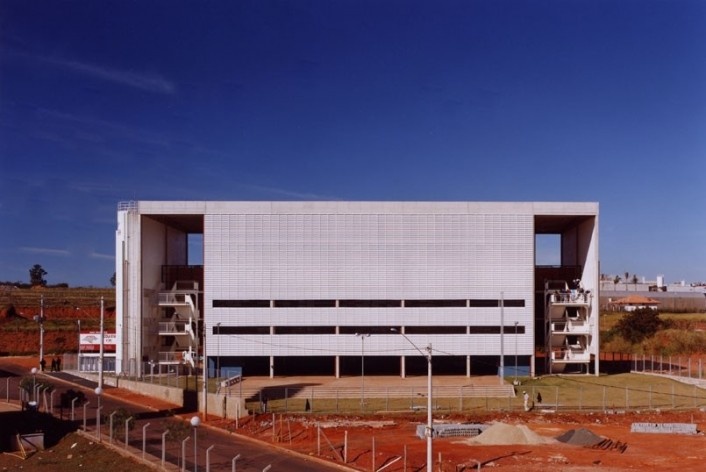

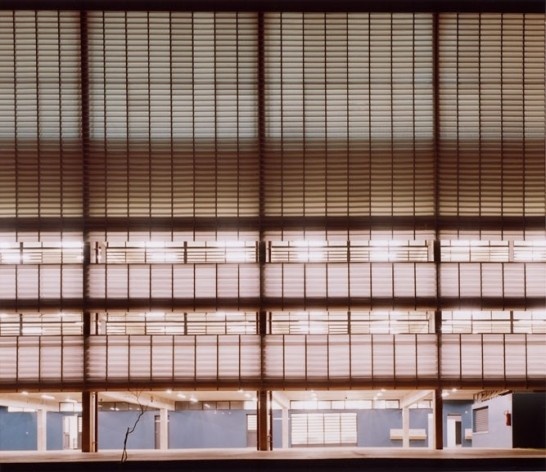

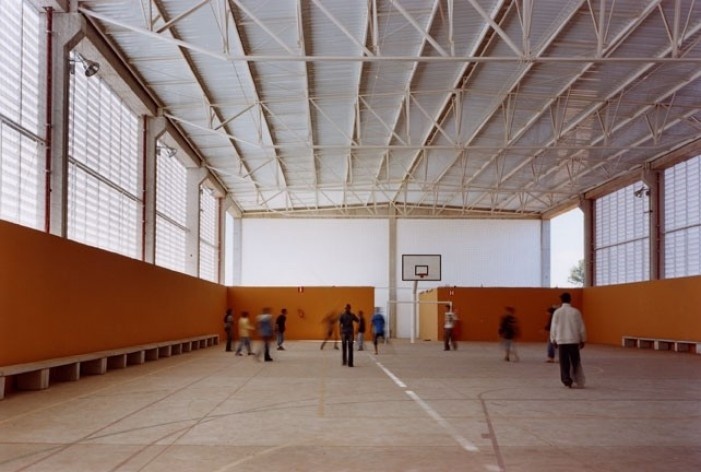

O terreno, com duas esquinas e dimensões bastante exíguas para o programa proposto, foi o principal determinante da implantação compacta e vertical. Os dois acessos correspondem às essas duas esquinas e são marcados pelas frestas que descolam o volume das salas de aula das empenas laterais. Esse espaço é ao mesmo tempo aberto à cidade e coberto pela escola, possibilitando uma relação harmoniosa entre o equipamento público e seu entorno (contrariando o padrão de muros altos e opacos de divisa, com um volume solto dentro do lote).A quadra coberta foi incorporada ao volume no topo do edifício, permitindo que a quase totalidade do térreo fosse liberada para as áreas de convívio e jardins. A cobertura da quadra exigia vãos maiores, portanto foi utilizada uma estrutura metálica que abriga toda escola, evitando outros sistemas de impermeabilização. A planta tipo é organizada por um corredor central articulado nas duas extremidades com escadas abertas que interligam os quatro andares, garantindo ampla vista a partir deste passeio vertical e configurando um sistema de circulação bastante fluido. Os pilares periféricos foram reforçados por perfis metálicos nos pontos de flambagem para evitar a continuidade das vigas.O fechamento das laterais da quadra, feito com uma veneziana plástica translúcida, foi estendido para a face das salas de aula em forma de quebra-sol. Pôde-se assim conformar um grande volume branco e opaco durante o dia que se torna luminoso e translúcido durante a noite, tornando-se uma referência marcante em meio à vasta homogeneidade do conjunto habitacional.
ficha técnica
Projeto
EE CHB Campinas – Terreno E1A
Localização
Via coletora D2 – Campinas, São Paulo
Arquitetura
Una Arquitetos / Cristiane Muniz, Fábio Valentim, Fernanda Barbara, Fernando Viégas)
Colaboradores
Ana Paula de Castro, Apoena Amaral e Almeida, Jimmy Liendo, José Carlos Silveira Jr., José Paulo Gouvea, Ricardo Barbosa Vicente, Sabrina Lapyda
Estrutura
Ruy Bentes Engenharia de Estruturas
Elétrica
Histec Instalações e Montagens Ltda.
Hidráulica e incêndio
Histec Instalações e Montagens Ltda.
Consultor de fundações
Cepollina Engenheiros Consultores
Coordenador de projeto – FDE
Mirela Geiger de Mello
Coordenador de obra FDE – Fiscal
Nelson Geraldo de Paula Salles
Construtora
Construtora Hoss
Início da obra
2003
Conclusão da obra
2004
Fotos
Nelson Kon
